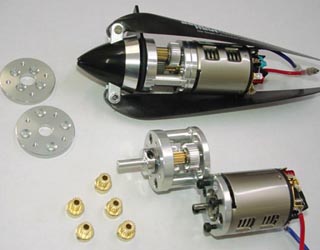

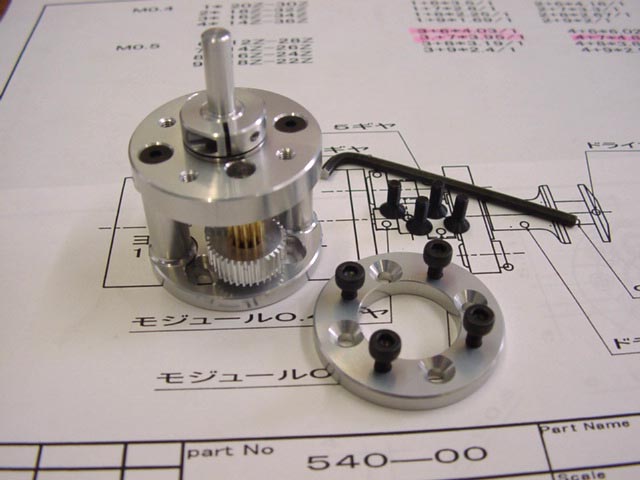

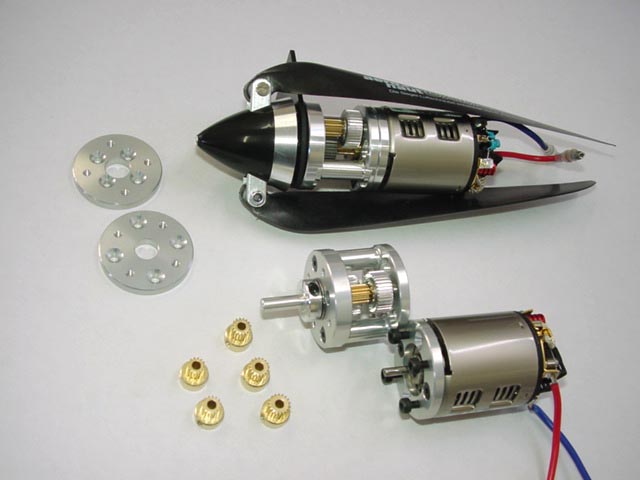

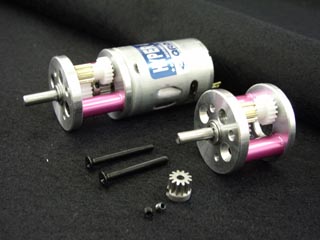

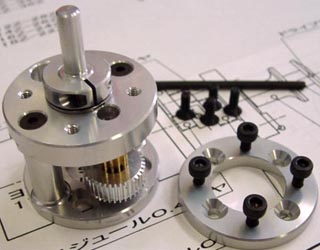

ごーまるインラインユニット ご注文はこちら ●４００クラス 同軸ギヤダウン(インライン)ユニットは、平ギヤを使用し４００クラスモーターの胴径と同じΦ２７．７ミリに収めた画期的なギヤダウンユニットです。　ギヤは、前後のプレートに挟まれた構造としてオープンタイプとしています。　前後プレートを結ぶアームは、胴径Φ８のパイプで連結され、剛性に優れた構造となっています。　また、金属ギヤと樹脂ギヤの組み合わせで、静粛性に優れたユニットを構成しており、静かなフライトが楽しめます。 構成部品は、ＭＣ、ＮＣで削り出された高精度な部品を製作し、プロペラによる負荷と同モジュール等からくる振動を防ぐため、樹脂ギヤと金属ギヤの一対は、削り出しのギヤを使用しております。　プロペラシャフトは、２個のベアリングに嵌め合わされ、前後方向どちらからの負荷にも耐えられる構造としています。　減速軸も、滑らかな回転確保のため、軸の前後ともべアリングに支えられた仕様となっています。　プッシャー機への対応も可能ですし、細身の機体に最適です。 当ユニットは、電動機マニアの提案を、ごーまるプロダクトの技術で実現させた製品です。 減速軸を改良いたしました。 ※モータは必要に応じて別途ご購入下さい。 400クラス 主要緒元（400クラス） サイズ Φ２７．７×　３６ミリ (プロペラシャフト長さ１２ミリ含む) 重量 １９．１ｇ（モータ含まず） プロペラシャフト 直径と長さ Φ４ミリ×１２ミリ 減速比 ２．２８ 対 １ 適用入力 １５０Ｗ (最大200W/30秒以内) 適用セル数 ６〜１０セル (但し上記入力ワット数以内) 推奨モーター ＱＲＰ製　ＨＹＰＥＲ４００ ／３５Ｔ−Ｎモーター 機体取り付け用ネジ穴位置は、Ｍ２．６ネジ穴１６ミリピッチと、Ｍ３ネジ穴１９ミリピッチがフロントプレートに加工されています。 組み立て説明書(HTML)　PDFファイル 取り扱い注意点(HTML)　PDFファイル インラインユニット正規パーツ、アセンブリパーツ インラインユニットオプションパーツ 才川知利氏(小諸市)によるテストデータ ごーまるインラインユニットとモータ情報 ●５４０クラス 付属のモータ取付フランジ穴は、一般的な540クラスの25ミリピッチで、M3サラビス穴４カ所となっています。オプションで480クラス用16x19ミリピッチの変換取付プレートも用意しております。 540クラス 正規パーツ、オプションパーツ 展開図 (PDFファイル)　　 部品表 主要緒元（540クラス） 重量 ４３．５ｇ（モータ含まず） 出力軸径 Φ５ミリ ギヤ比 4.0〜6.02 適用入力 最大400W 適用セル数 ７〜１２セル ピニオンギヤを交換することによってギヤ比の変更が可能です。14歯〜22歯まで各歯あり、ピニオンギヤ穴径はΦ3.17ミリとなっています。 基本ユニットにはピニオンギヤ(14歯〜22歯)を１つおつけします。ご注文時にギヤの歯数をご指定ください。 ※モータは必要に応じて別途ご購入下さい。 電動機ユニット一覧に戻る

---

()
