ごーまるベルトユニット ご注文はこちら
電動機用ベルトリダクションユニットです。

基本ユニットに加えて ベルト、大プーリー、小プーリーが必要です。
モーターは含まれません。
減速比・適合サイズ表より、ご希望の組み合わせを選択してください。

適合表 減速比・適合ベルトサイズ表 ベルト、大小プーリーの価格表
仕様説明書 組み図(HTML) 組み図(PDF) ベルトユニット、ギヤ改ベルト説明
構成部品 正規パーツ写真 オプションパーツ写真 各ユニット間のパーツ互換表
推奨使用条件 モータ出力:500W以下
プロペラ:13インチ以下
セル数:7〜10セル

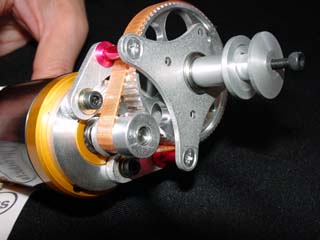

ベルトユニット ベルトユニット構成例(減速比:4.80)
基本ユニット   \7,800(税別)
大プーリー 72歯(T72) \4,900(税別)
小プーリー 15歯(T15) \1,840(税別)
ベルト 82MXL \520(税別)
穴径追加工 Φ5.00mm \700(税別)
  合計 \15,760(税別)
モーター(別売り) ASTRO-25

(注)
写真のベルトは使用不可につき、ゴム系ベルトをご用意しています。
モータは弊社では取り扱っておりません。
シャフト穴径Φ4.00〜Φ5.00mmへの追加工は\700(税別)。
小プーリー追加工と穴径表
ベルトユニットを組み込んだテスト機のご紹介
渡邊保仁様
福沢研一様
(2001秋 電動機の集いin尾島)
ベルトユニットの搭載例
試作品情報

ベルトユニット タイプA〜E
akibaユニット (Hacker, Plettenberg)

ベルトユニットのワンポイントアドバイス
ベルトユニットのメンテナンス
