受注生産 akibaユニット(タイプF)

akibaユニットは、秋葉氏の御協力を頂き、F3A機への搭載を目的として、開発しました。
プレッテンベルク(Plettenberg)、ハッカー(Hacker)社モーター付属
OSモーター搭載新発売

akibaユニットは、充分な強度計算の元に設計され製作されており、基本設計が確立されております。
受注生産時も、確立された図面どうりの製作となっております。

akibaユニット(タイプF)クーリングアームご注文はこちらから

ベルトの交換、張りの調整方法につきましては、下記を参照下さい。
ベルト交換と張り調整方法.pdf

(写真をクリックすると大きな画像をご覧いただけます。)

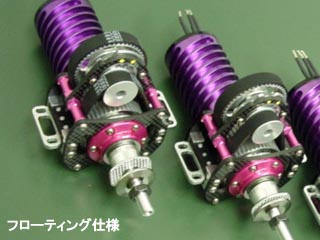

akibaユニットフローティング仕様(Plettenberg)
11ミリベルト仕様

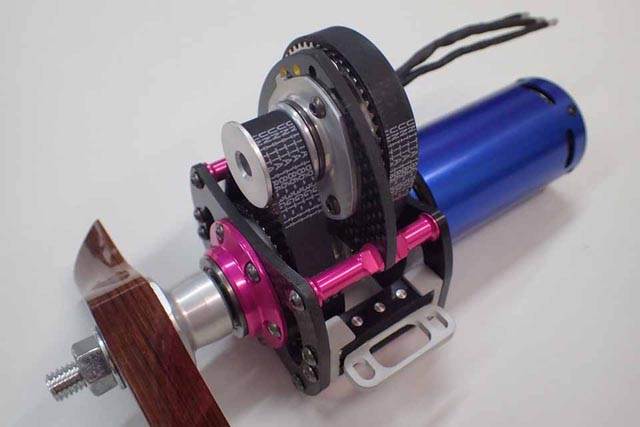

akibaユニット(タイプF)(OSモーター)
11ミリベルト仕様 (新発売)
価格(モーター含む):
  80,000円(税別)
価格は変動します。

標準でOSモーター付属
今週のヨシカワも参照ください。

ご注文はこちら
ただいま予約受付中
納期:約2週間


従来の9mm幅ユニットを11mm幅へ
変更するパーツセットも同時新発売

価格:18,000円(税別)

  186-3GT-11タイミングベルト1本
  P48-3GT-12タイミングプーリー1個
  11ミリベルト対応ミドルシャフトAssy1個

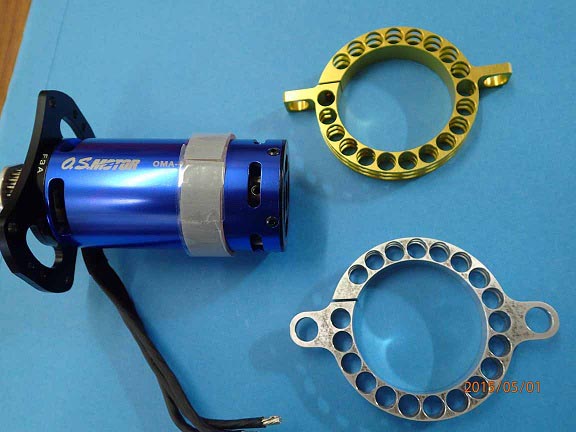

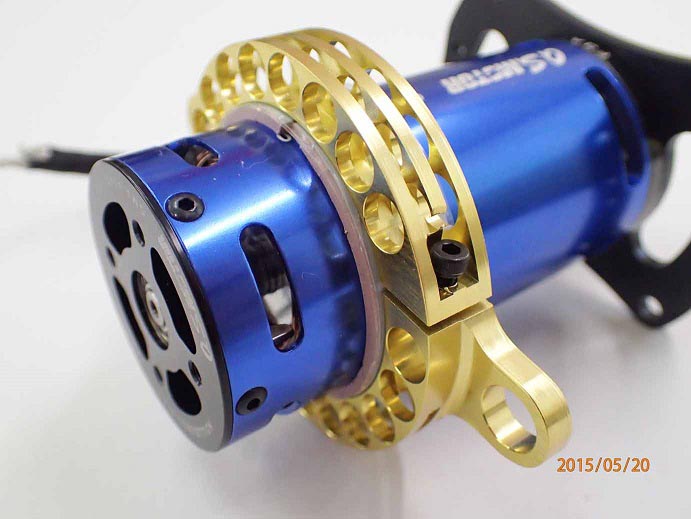

クロスマウント仕様 新発売
クロスマウント
クロスマウントクロスマウント

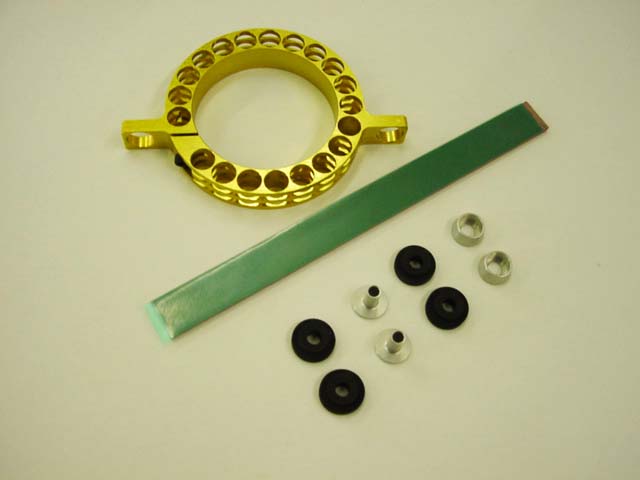

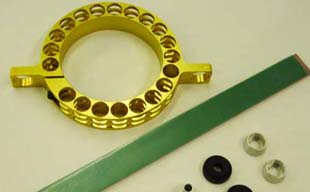

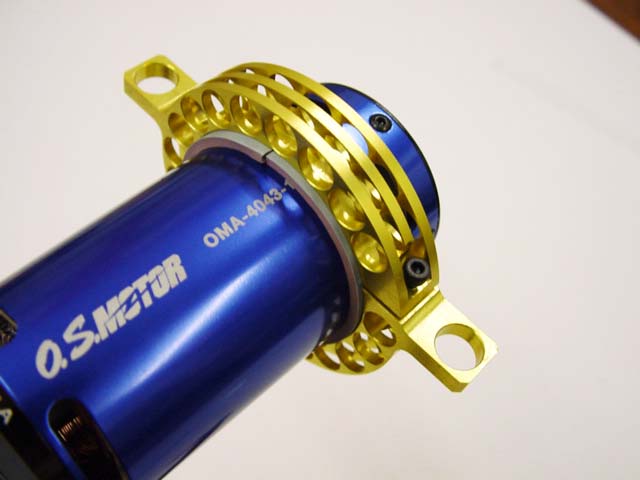

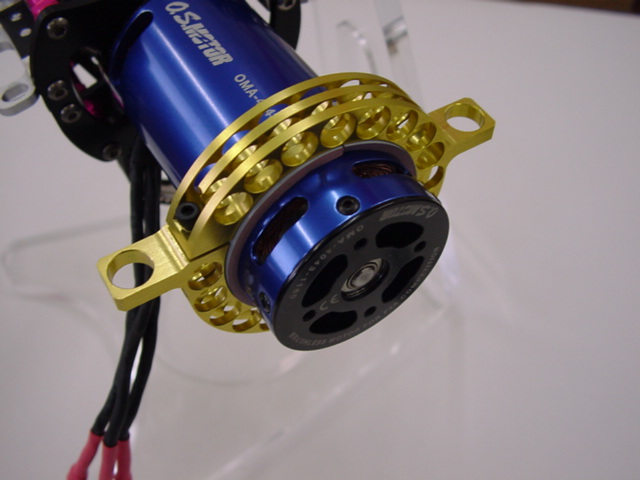

OSモーター 用クーリングアーム
(放熱効果が期待出来ます)
価格:7,300円(税別)


クロスマウント仕様 新発売
サイドマウント仕様

熱伝導ゲルシート 価格:800円(税別)
を使用

今週のヨシカワも参照ください。
今週のヨシカワより抜粋


ご注文はこちら
サイドマウント仕様
サイドマウント
サイドマウントサイドマウント

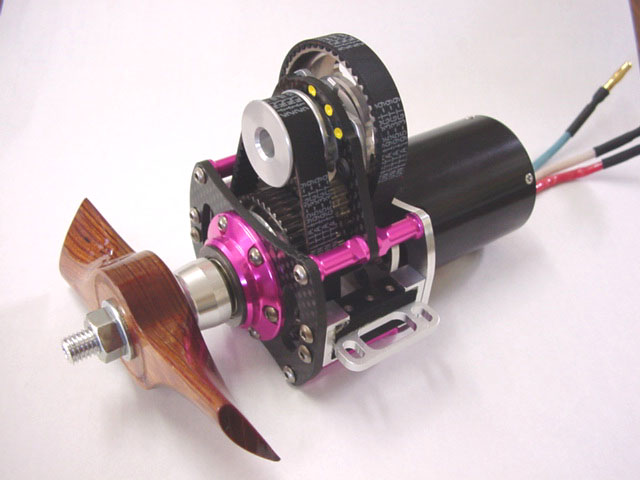

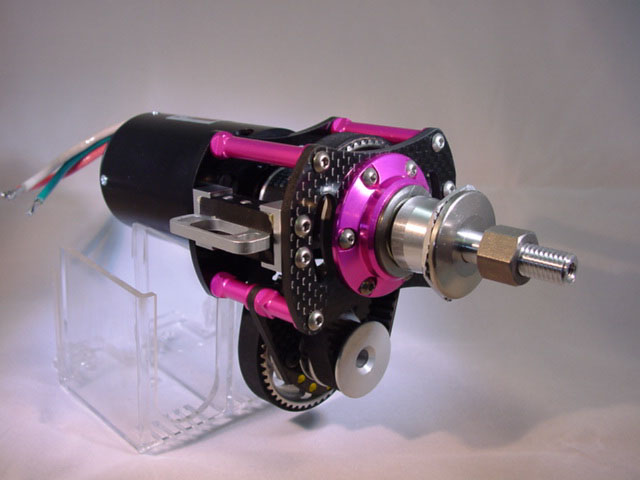

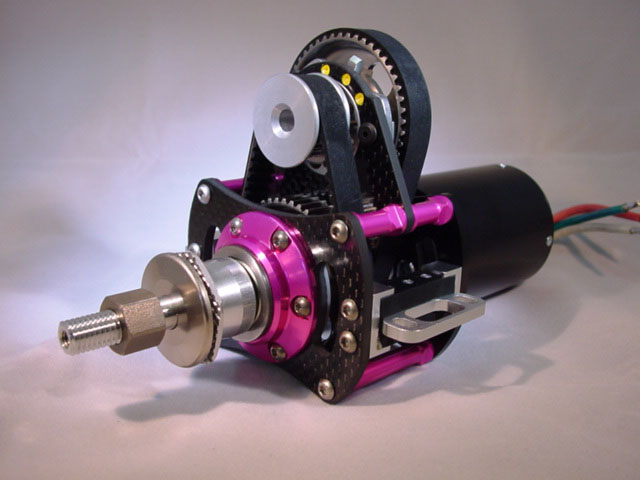

akibaユニットフローティング仕様(Plettenberg) akibaユニット(タイプF)(Plettenberg)
フローティング仕様

生産終了しました。


akibaユニット(タイプF)(Plettenberg) 取扱説明書
三面図(Plettenberg フローティング仕様)


標準でPlettenberg社Dinator 40/4
 モーター付属
ベルト: 195-3GT
ユニット総重量: 約720g
  (モーター470g含む)

今週のヨシカワも参照ください。

海外製モーターについて
Plettenberg Plettenberg

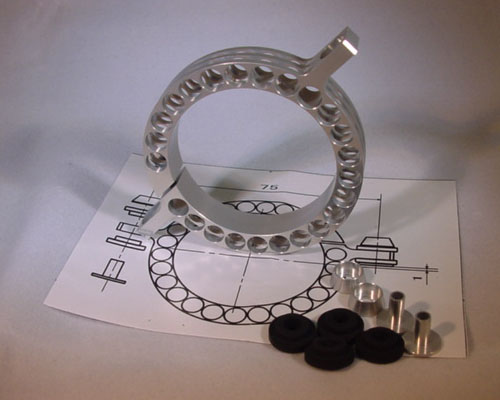

Plettenberg用クーリング
                                                  アーム Plettenberg

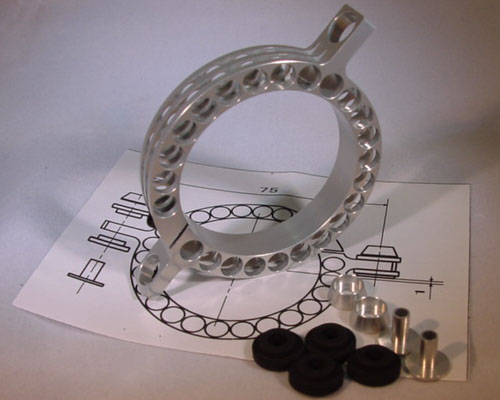

Plettenberg用クーリングアーム
(放熱効果が期待出来ます)
価格(税別):7,000円


今週のヨシカワも参照ください。
今週のヨシカワより抜粋


ご注文はこちら

akibaユニットフローティング仕様
akibaユニット akibaユニット

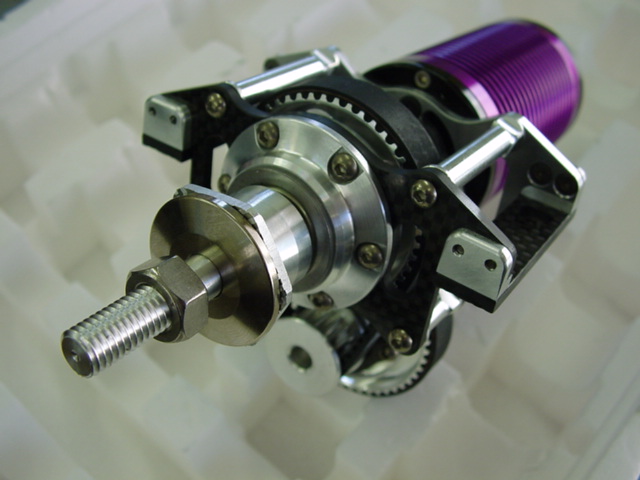

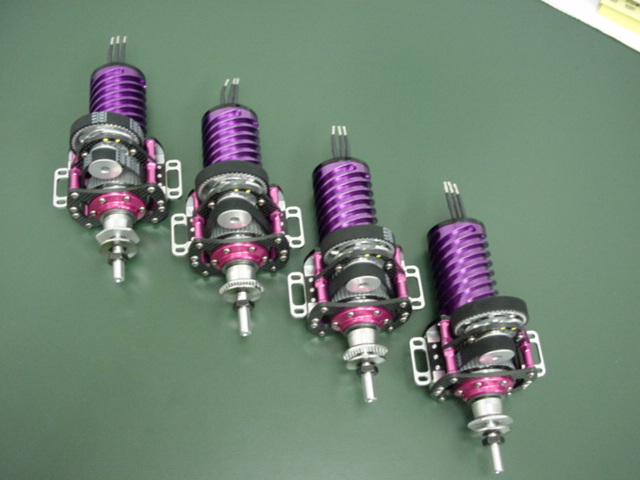

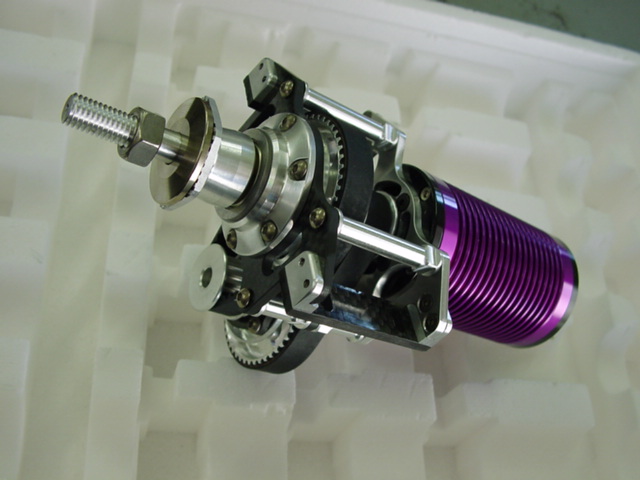

akibaユニット(タイプF)(Hacker C50)
フローティング仕様
暫定価格(税別):75,000円(モーター含む)
価格は変動します。

akibaユニット(タイプF)(C50 フローティング仕様)
取扱説明書

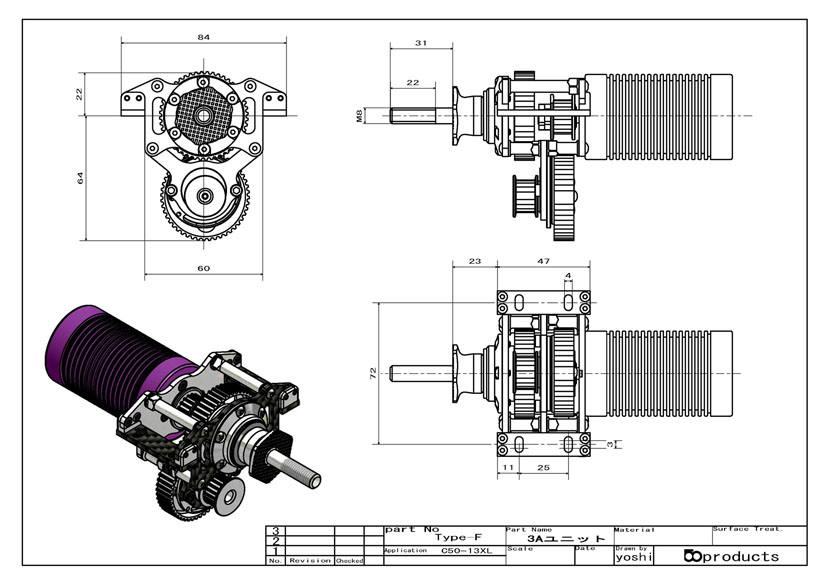

三面図(C50フローティング仕様)


標準でハッカー社C50-13XLモーター付属
 (C50-14XLも選択可能)
減速比: 6.73対1
ベルト: 186-3GT
ユニット総重量:約600g(モーター含む)
軽量ユニット
減速比変更可能 (6.4対1と6.1対1など)
音質はやわらかく静か
耐久力十分
センタービス止めスピンナー装着可能
akibaユニット(タイプF)(リジッド仕様)取扱説明書
三面図(リジッド仕様)



今週のヨシカワも参照ください。

ご注文はこちら
(価格、納期:お問い合わせ下さい)
akibaユニット用ベ ルトとビスセットもご用意しました。

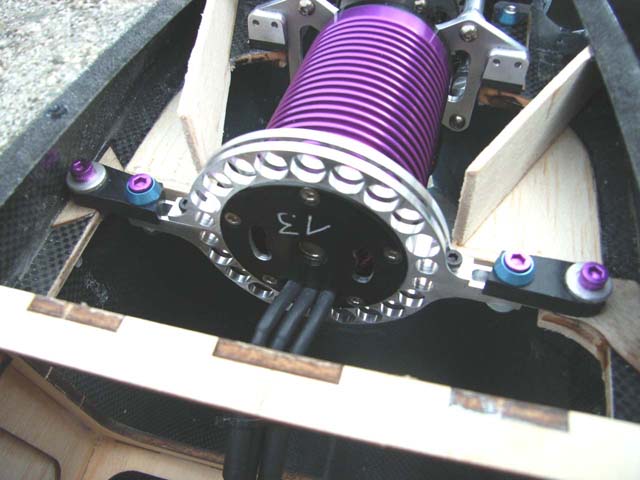

C50クーリングアーム C50クーリングアーム
前回試作の2ピースタイプ 前回試作の2ピースタイプ

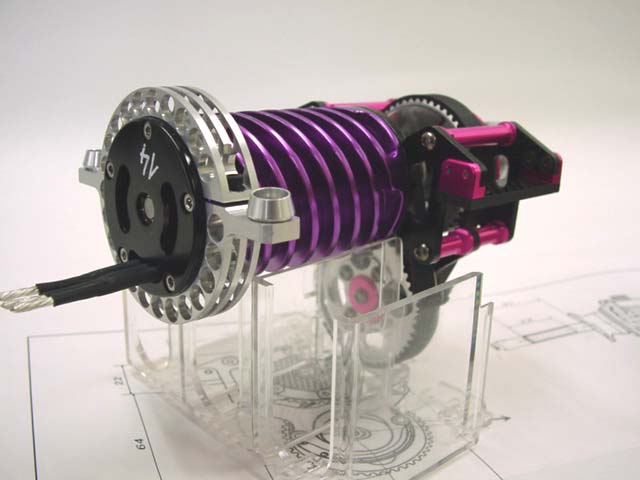

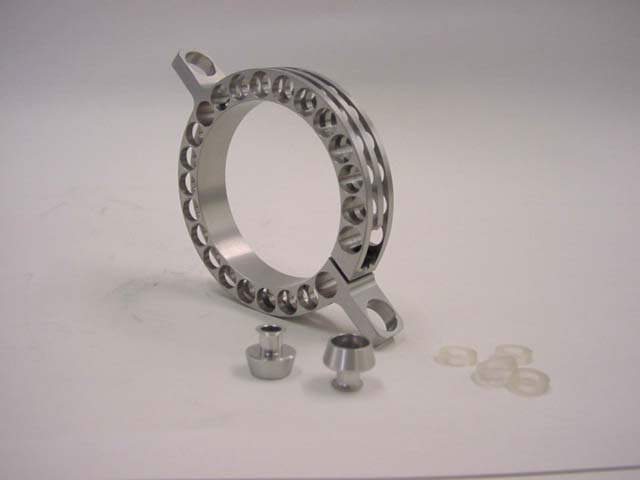

C50クーリングアーム
ハッカーC50モーター用クーリングアーム

前回試作の2ピースを一体型に変更
取り付け部に防振ゴムを内蔵
アームとモーターとの接触幅:10ミリ
アームの外周にスリットを2方向に

(放熱効果が期待出来ます)
価格(税別):7,000円


今週のヨシカワも参照ください。
今週のヨシカワより抜粋


前回試作の2ピースタイプ
ご注文はこちら

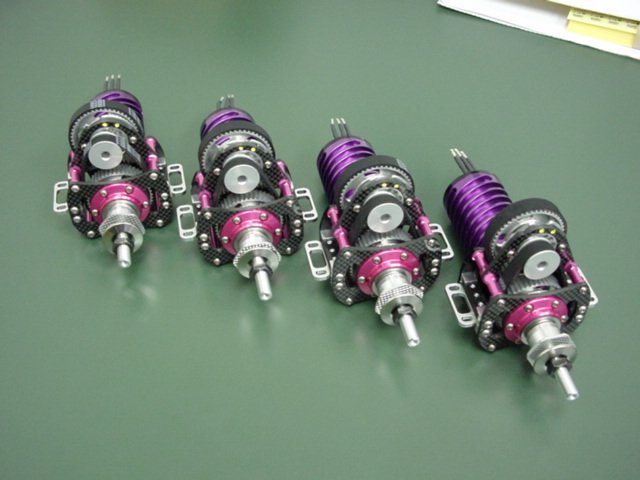

akibaユニット
↑リジッド仕様

akibaユニット akibaユニット
akibaユニット(タイプF)(Hacker C50) リジッド仕様
   リジッド仕様は生産終了いたしました。

タイプA〜E
タイプG

ベルトユニットのワンポイントアドバイス
ベルトユニットのメンテナンス
六角棒ドライバー
